2023年5月份，openEuler 正式成立 FangTian SIG。FangTian SIG聚焦FangTian视窗引擎，包含显示服务，窗口管理，图形绘制、合成、送显等模块，同时推出新型FT显示协议，探索解决Linux桌面环境体验不佳的问题。

经过2个多月的开发、调试，FangTian SIG已在设备上流畅地运行Demo应用。本文将为大家介绍FangTian SIG最新进展，同时对FangTian视窗引擎做个全面解读。

FangTian SIG的进展

方天视窗引擎（下面简称方天引擎）已在设备上流畅的运行Demo应用：

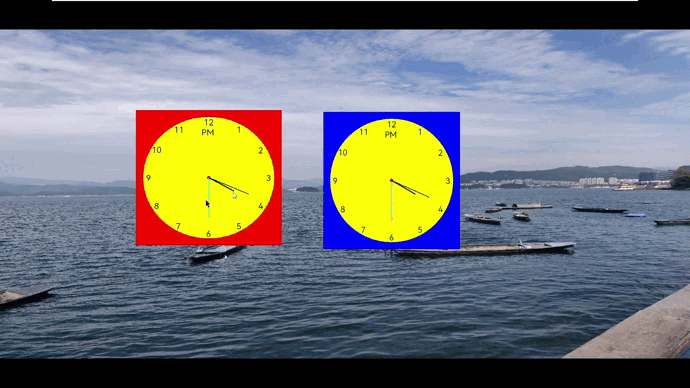

具体效果如上图所示：该Demo实现了3个窗口，其中包括两个clock窗口和一个背景窗口，用户可以通过控制鼠标，实现对窗口的拖动及缩放操作。

上面的例子表明方天引擎初步具备如下能力：

• IPC通信能力：借助Binder技术在性能、稳定性、安全性等方面的优势，打通基于Binder的IPC通信，引入服务管理模块，为方天视窗提供跨进程访问及系统服务化的能力。

• 视窗显示能力：方天引擎对接了Skia 2D渲染引擎，打通了CPU、GPU（开发者可以根据运行设备渲染是否使能GPU）的渲染合成通路，通过DRM后端完成图像显示。对于开发者来说，可以轻松通过Skia完成应用绘制，然后通过方天引擎API完成图像的上屏送显。

• 视窗管理能力：实现了窗口创建、销毁、层叠、多窗口等基本能力。实现对输入事件进行识别分发的能力。


方天引擎的全面认识

方天引擎主要专注于视窗显示和视窗管理两个部分。这里从软件架构及协议两个方面介绍方天引擎：

1、方天引擎整体架构为C/S架构，FangTian Client为应用开发者或者GUI框架开发者提供API，开发者可以通过API调用对应的服务能力，例如：申请Surface、控制窗口位置大小、获取外设输入等。FangTian Server是视窗显示和视窗管理能力的核心，FangTian Server包含2个服务：

① 视窗显示服务，提供Buffer分配轮转、Vsync、渲染、合成、显示等能力。通过数据驱动接口及统一渲染架构，达成方天引擎的高性能、低内存的目标。

② 视窗管理服务，提供窗口的创建、销毁、移动、缩放、布局等能力。通过独立的窗口策略模块，适应移动端、PC端等多种设备的多种场景。

方天引擎除了自身包含的视窗显示服务、视窗管理服务外，还需依赖输入管理服务。它将提供输入管理服务，提供输入设备管理及输入事件的识别及分发操作的功能，实现对触摸屏、鼠标、键盘、触摸板等多种外设的统一管理，用于适配简化多模输入交互场景。

2、Client与Server之间通过FT协议进行交互，主要特点是提供统一渲染及数据驱动接口，用于降低渲染负载，减少跨进程数据的交互量，提升应用的动画能力和性能。

FT协议主要包含基本的窗口协议、自绘制协议、统一渲染协议三个部分。下面主要介绍自绘制协议及统一渲染协议：

① 自绘制，也叫直接渲染（direct rendering），表示应用直接使用CPU或者GPU完成图像渲染，将渲染后的数据通过Buffer共享到Server端。方天引擎中自绘制接口将Surface（包含Buffer的句柄）发送到Server端，Server端直接使用渲染好的数据进行合成。自绘制的好处是天生的并行性，应用之间的渲染可以互不打扰、同时并行。

② 统一渲染，与自绘制模式不同，C/S之间传递的不是Surface，而是2D绘制指令。在Server中，会将不同应用传递过来的2D指令进行统一绘制。统一渲染的优势是在渲染过程中能够充分利用窗口之间的遮挡信息，降低重复渲染。

方天引擎会结合使用上述两种渲染模式，后续会规划配合GUI框架实现渲染模式的统一调度，在保证性能的同时降低资源消耗。此外在统一渲染模式下，方天引擎将新增数据驱动的能力，每帧之间只需要发送对应变化信息，降低指令处理及渲染负载。

总结

方天引擎作为全新的一套视窗引擎，在为应用提供视窗显示能力的同时，提出新的FT协议，采用自绘制+统一渲染架构以及数据驱动表达，降低Cilent与Server之间交互数据量，达到性能、内存、功耗等各方面的提升。这使得方天引擎既适用于PC、服务器场景，也适用于移动设备场景。

FangTian SIG目前在快速迭代中，后续会继续完善提供更多的视窗能力，详情请关注方天引擎主页：

https://www.openeuler.org/zh/sig/sig-detail/?name=sig-FangTian

也欢迎大家添加微信（vx:hxt_hhg），加入FangTian SIG交流群。
